DSH-210P光特性自动测试系统

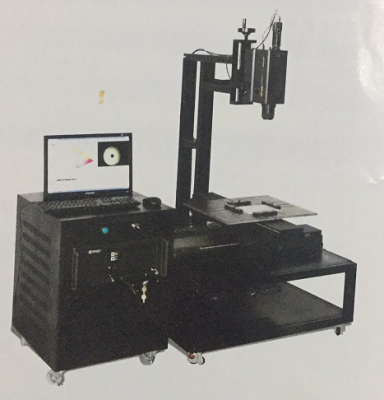

DSH-210P光特性自动测试系统的缩略图
DSH-210P光特性自动测试系统 背光模组光特性自动测试系统 DSH-210P DSH
详细信息

1.该系统可搭配TOPCONKONICAMINOLTAPHOTORESEARCH等多家厂牌的所有辉度计

软件界面设计人性化,操作简单,系统精度高、速度快、可靠性强、故障率低

2.性能特点 Features

◆操作简单方便,线上员工可在短时间内熟练操作

◆可搭载多种仪器,如BM-7A, BM-5AS,SR-3AR,CS-200,CS-2000, CA-210PR-655, PR-670等多种仪器

◆功能强大实用,可测试5点、9点、13点、25点、点阵(MXN点),可保存测试模板,以后测试同型号产品时可以快速调入

CCD十字丝精确定位,电脑上即可观察和设置测试点,无需人眼在仪器目镜上观察

◆方面的产品夹具,实现批量快速测试

◆多种报表选择,自动计算平均值,均匀度,自动判定OK/NG,自动生成EXCEL报表,可按照客户要求免费定制报表。

可定义测试台移动的速度,移动方向顺度,热机时间,测量次数

 Z轴手动调整仪器至被测面板的距离,标准距离为400--600mm

可调整测量仪器BM-7A的水平和垂直

 具有重复测试功能,可以自动重复测试多次

亮度色度均匀性合格范围设置:可为每个机种单独设置合格判定范围,软件自动做合格或不合格的判定

◆色坐标CIE 1931 CIE1976色坐标图上实时显示

可以通过软件设置选择光学仪器的测量角度

软件限位:可以设置XY轴的行程,起到防超限作用

用户权限功能:可以设定使用者的权限,超级用户可以新增加测量机种,修改测量参数,普通用户只能使用不得修改参数

3 主要配置  Main Configuration

型号

DSH-210P

测量方式

产品水平放置、仪器垂直测试;仪器固定,产品作XY运动

测量尺寸范围

1"10"

测量距离(Z轴)

400600mm手动方式调节

可搭载仪器

Topcon: BM-7A BM-5AS SR-3AR SR-UL1R

Konica-Minolta: CS-2000, CS-200 CCA-210

Photo-Research: PR-655,PR-670,PR-880



测量内容

亮度 L 单位cd/

色度 x,y  色度u’,v’

色温Tc ,偏差

均匀度 5P/9P/13P/17P/25P/MXN点阵,自定义点位

XY有效行程

250mm×200mm

解析精度

±0.01mm

XY导轨规格

Hiwin 方导轨、Hiwin 研磨级滚珠丝杆(导程:10mm

电机品牌型号

日本东方马达Orientalmotor  VEXTA PR-566

最小分辨率0.00288°,250细分)

控制方式

3轴运动控制板卡(PCI接口)

控制箱:施耐德一体式开关,独立指示灯

CCD成像系统

工业CCD (日本品牌)

百万像素工业镜头(日本品牌

测量软件

Optoview2.0(可免费升级)

中文操作界面,中文操作说明书

报表格式

EXCEL,可按要求定制

PC系统

PC配置: 不低于酷睿2双核、2G内存、320G硬盘、DVD光驱

19 LCD显示器

外形尺寸

700mm(长)×700mm(宽)×1600mm(高)

电源

附加功能

AC220V50-60Hz,功率1000W

产品可做2维微调,保证与仪器的垂直度

软件可编辑测试信号,实现自动测试(信号发生器由客户提供)

4、 软件介绍  Software Configuration

测量软件配合LTS-210P光学特性自动测量台使用完成所列项目的自动/手动测量功能记录并计算所需要的测量数据,生成测量报告详细见软件功能介绍。

         测试软件界面——简易直观的操作界面
